openGauss通信协议

　客户端可以通过两种 "子协议" 来发送请求，分别是 simple query 和 extened query。使用 simple query 时，客户端发送字符串文本请求，后端收到后立即处理并返回结果（gsql）；使用 extened query 时，发送请求的过程被分为若干步骤，通常包括 Parse，Bind ， Execute和Sync。本文主要关注 extened query。

一、消息格式

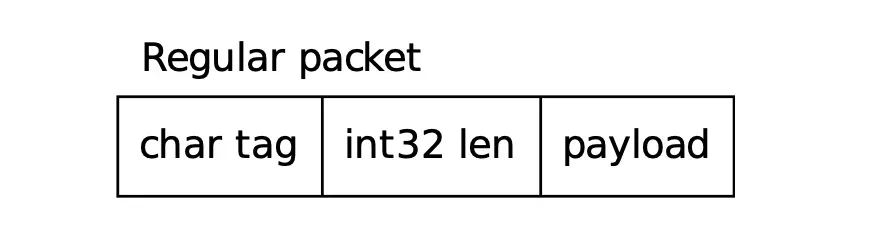

　　客户端和服务端所有通信都通过消息流进行。消息的第一个字节标识消息类型，随后四个字节标识消息内容的长度（该长度包括这四个字节本身），具体的消息内容由消息类型决定。

　　openGauss 目前支持如下客户端消息类型：

c++
switch (qtype) {
        case 'a': /* Not reach : Trigger shipped to DN */
        case 'A': /* AC WLM */
        case 'b': /* Barrier */
        case 'B': /* bind */
        case 'c': /* copy done */
        case 'C': /* close */
        case 'D': /* describe */
        case 'd': /* copy data */
        case 'e': /* Thread ID */
        case 'E': /* execute */
        case 'f': /* copy fail */
        case 'F': /* fastpath function call */
        case 'g': /* GXID */
        case 'G': /* PGXCBucketMap and PGXCNodeId */
        case 'h': /* hybrid message query */
        case 'H': /* flush */
        case 'i': /* Instrumentation */
        case 'I': /* Push, Pop schema name */
        case 'j': /* Check gtm mode */
        case 'J': /* Trace ID */
        case 'k': /* Global session ID */
        case 'K': /* client conn driver net_time */
        case 'l': /* get and handle csn for csnminsync */
        case 'L': /* Link gc_fdw */
        case 'M': /* Command ID */
        case 'n': /* Committing */
        case 'N': /* Commit csn */
        case 'o': /* role name */
        case 'O': /* to reset openGauss thread in pooler stateless reuse mode */
        case 'p': /* Process Pid */
        case 'P': /* parse */
        case 'q': /* Query ID */
        case 'Q': /* simple query */
        case 'r': /* Plan ID with sync */
        case 'R': /* Reply collect info */
        case 's': /* Snapshot */
        case 'S': /* sync */
        case 't': /* Timestamp */
        case 'T': /* consistency point */
        case 'u': /* AUTONOMOUS_TRANSACTION simple query */
        case 'U': /* batch bind-execute */
        case 'V': /* client conn driver support trace info*/
        case 'W': /* WLM Control Group */
        case 'w': /* dynamic WLM */
        case 'x': /* imcs populate query */
        case 'X': /* terminate */
        case 'y': /* sequence from cn 2 dn */
        case 'Y': /* plan with params */
        case 'z': /* PBE for DDL */
        case 'Z': /* simple plan  */
        default:
            break;
}

　　服务端收到如上消息的处理流程可以参考 PostgresMain。服务端发送给客户端的消息有如下类型（不完全）：

java
switch (c) {
          case 'K': //receive dbTime
          case 'A': // Asynchronous Notify
          case '1': // Parse Complete (response to Parse)
          case 't': // ParameterDescription
          case '2': // Bind Complete (response to Bind)
          case '3': // Close Complete (response to Close)
          case 'n': // No Data (response to Describe)
          case 's':  // Portal Suspended (end of Execute)
          case 'C':  // Command Status (end of Execute)
          case 'D': // Data Transfer (ongoing Execute response)
          case 'E': // Error Response (response to pretty much everything; backend then skips until Sync)
          case 'I':  // Empty Query (end of Execute)
          case 'N': // Notice Response
          case 'S': // Parameter Status
          case 'Z': // Ready For Query (eventual response to Sync)
          case 'G': // CopyInResponse
          case 'H': // CopyOutResponse
          case 'c': // CopyDone
          case 'd': // CopyData
          default:
            throw new IOException("Unexpected packet type: " + c);
}

　　客户端处理如上服务端消息的流程可以参考 PostgreSQL libqp 的实现 pqParseInput3。

　　openGauss 通信协议包括两个阶段： startup 阶段和常规 normal 阶段。 startup 阶段，客户端尝试创建连接并发送授权信息，如果一切正常，服务端会反馈状态信息，连接成功创建，随后进入 normal 阶段。 normal 阶段，客户端发送请求至服务端，服务端执行命令并将结果返回给客户端。客户端请求结束后，可以主动发送消息断开连接。

　　normal 阶段，客户端可以通过两种 "子协议" 来发送请求，分别是 simple query 和 extened query。使用 simple query 时，客户端发送字符串文本请求，后端收到后立即处理并返回结果（gsql）；使用 extened query 时，发送请求的过程被分为若干步骤，通常包括 Parse，Bind ， Execute和Sync。

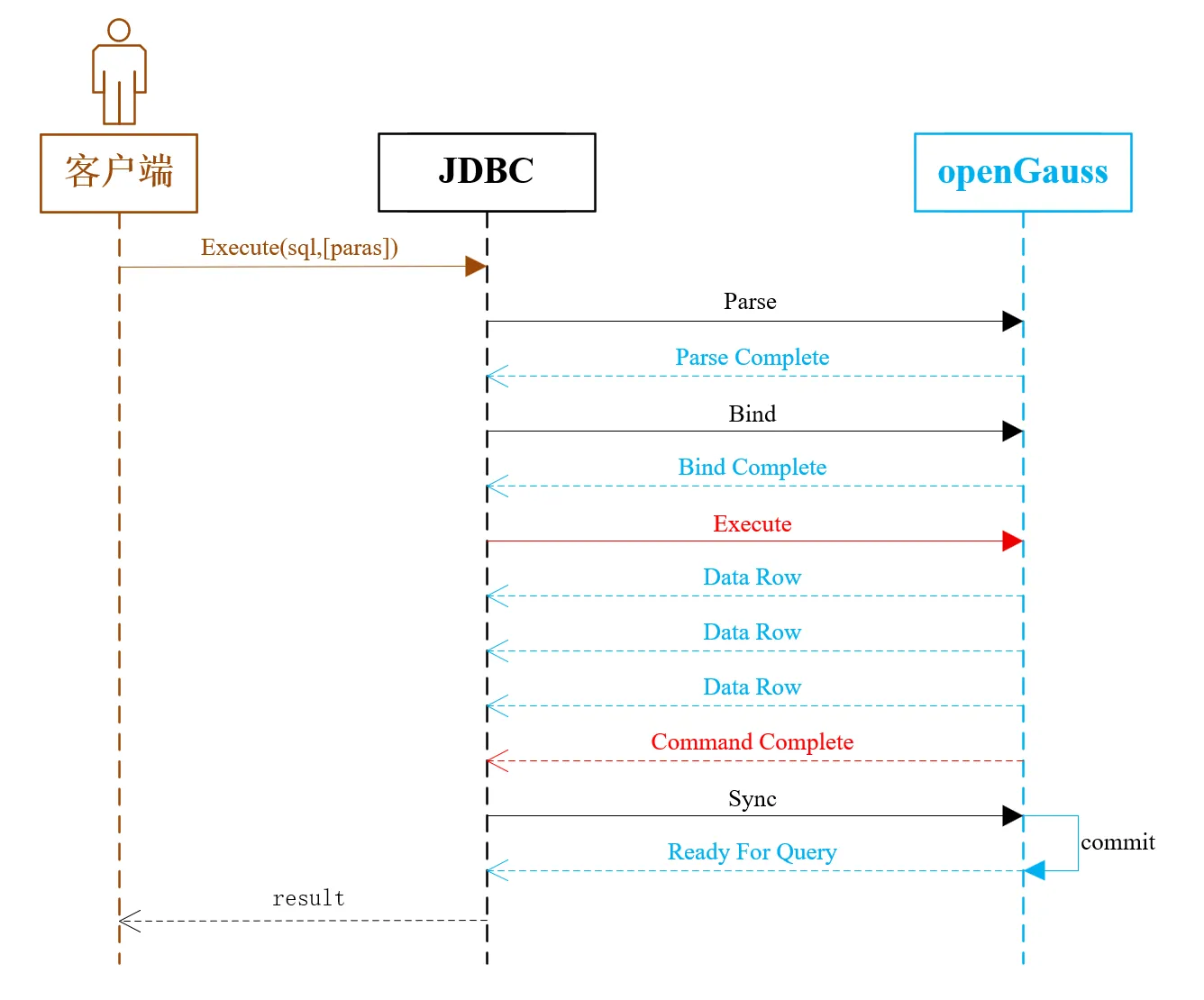

二、Extended Query 处理流程

　　在 openGauss 中，Extended Query（扩展查询，JDBC默认协议） 是一种通过多个步骤拆分 SQL 执行过程的协议，主要用于参数化查询，能有效避免 SQL 注入、提升重复执行效率。Extended Query 不允许在一个请求中包含多条 SQL 命令，否则会报语法错误（ Extended Query模式下JDBC会自动拆分一条语句的多个SQL） 。Extended Query 协议通常包括 5 个步骤，分别是 Parse，Bind，Describe（可选），Execute 和 Sync。以下分别介绍各个阶段的处理流程。

2.1. Parse（解析）：生成语法树

作用：客户端发送不带参数的 SQL 模板（如SELECT * FROM users WHERE id = $1），服务端收到该消息后，调用 exec_parse_message 函数进行处理，进行语法分析、语义分析和重写，同时会创建一个 Plan Cache 的结构，用于缓存后续的执行计划。
关键操作：
- 检查 SQL 语法是否正确（如关键字拼写、语句结构）。
- 验证表、列等对象是否存在（语义校验）。
- 生成解析树，存储在服务器的内存中，并返回一个Parse Complete消息（包含解析树的标识，如Portal或Statement ID）。
示例：客户端发送Parse("SELECT * FROM users WHERE id = $1")，服务器返回解析成功的确认。

2.2. Bind（绑定）：关联参数与执行计划

作用：客户端发送参数值（如$1 = 123），服务器将参数与解析树绑定，生成执行计划（Execution Plan）。openGauss 收到该消息后，调用 exec_bind_message 函数进行处理。为之前保存的 Prepared Statement 创建执行计划并将其保存在 Plan Cache 中，创建一个 Portal 用于后续执行。

在 openGauss 内核中，Portal 是对查询执行状态的一种抽象，该结构贯穿执行器运行的始终。

关键操作：
- 校验参数类型是否与表字段匹配（如id是整数，$1不能是字符串）。
- 基于参数值和数据库统计信息（如索引分布），优化器生成最优执行计划（如选择索引扫描还是全表扫描）。
- 生成一个Portal（可理解为 “执行上下文”），包含绑定后的执行计划，返回Bind Complete消息。
示例：客户端发送Bind(参数: [123])，服务器将123与$1绑定，生成针对id=123的执行计划。

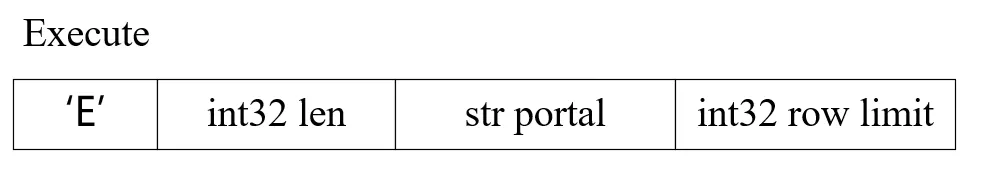

2.3. Execute（执行）：执行查询并返回结果

作用：客户端触发执行已绑定的 Portal，服务器执行执行计划，返回结果。Execute 消息中可以指定返回的行数，若行数为 0，表示返回所有行。

关键操作：
- 按照执行计划执行数据操作（如查询、插入、更新）。
- 若为查询语句，将结果集分批返回给客户端（可通过Fetch控制返回行数）。
- 若为写操作（如INSERT），执行事务日志记录和数据页更新。

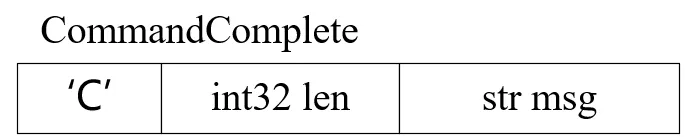

示例：客户端发送Execute(Portal ID)，服务端收到消息后，执行 Bind 阶段创建的 Portal，执行结果通过 DataRow 消息返回给客户端，执行完成后发送 CommandComplete消息。msg示例：INSERT 0 1

2.4. Sync（同步）：结束当前查询流程

作用：客户端发送Sync消息，服务器清理本次查询的资源，结束当前会话的查询流程。
关键操作：
- 释放 Portal 占用的内存资源（解析树、执行计划等）。
- 向客户端返回ReadyForQuery消息，表明当前会话处于 “就绪状态”，可接收新的查询。
示例：客户端发送Sync，服务器清理资源，等待下一次查询请求。

2.5. 批量管线与 Sync

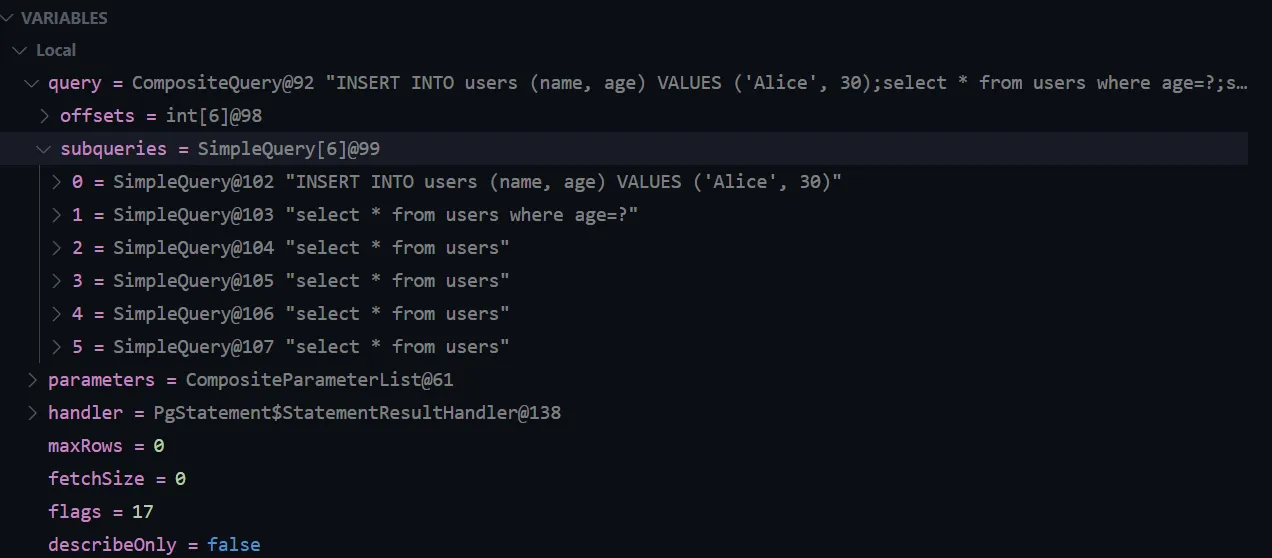

　　对于一次执行的多条SQL语句，JDBC会自动将语句拆分成多个单独的SQL语句，每条SQL语句都独立执行Parse/Bind/Describe/Execute流程

java
String sql = "INSERT INTO users (name, age) VALUES ('Alice', 30);select * from users where age=?;select * from users;select * from users;select * from users;select * from users;";
PreparedStatement pstmt = conn.prepareStatement(sql);
pstmt.setInt(1, 30);
pstmt.execute();

为了减少往返延迟，JDBC 驱动通常将多条语句的 Parse/Bind/Describe/Execute 消息依次排队发送（pipelining），而不是一次一收一发，如果数据量小的话仅需一次RTT即可完成通信。
当所有语句对应的 Execute 都发出后，客户端发送一个 Sync 消息，表示“这一批所有命令都发完了，请一次性返回结果，最后给我一个 ReadyForQuery”。
服务器 → 客户端
- 按照收到的命令顺序依次返回 ParseComplete、BindComplete、RowDescription（若有）、DataRow、CommandComplete……
- 在最后，返回 ReadyForQuery，表示事务状态可查（空闲/活动/回滚），客户端可开始下一次交互。

　　‍
